26-2 · EE207-01 · 화 13:30~17:20 전208 · 홍문순 『기초전자실험』 2판 기반

기초회로실험
실험 보고서 작업대

시험이 없고 보고서가 90%인 과목이라, 이 앱은 강의 요약이 아니라 매주 예비보고서·결과보고서를 쓰는 순서로 짜여 있습니다. 실험마다 "이론 → 실험(회로·절차·결과표·예상값) → PSPICE → 보고서 체크리스트·결과 검토 문답 → 원문" 5개 탭으로 진행합니다. 교재 원문(스캔본)의 해당 펼침면으로 어디서든 바로 갈 수 있습니다.

13개 실험 (03~19)
98펼침면 원문
매주 예비 P · 결과 L
0% 시험 · 90% 보고서
📌 이 과목 운영 메모 (26-2) — OT 슬라이드 기준 (2026-09-01)

평가는 보고서 90% + 출석 10%, 중간·기말고사 0%. 실험당 5점(보고서+실험 태도)이고, 채점은 결과분석의 깊이 > 가독성 순입니다. 실험 당일 이론값·측정값·PSPICE 값을 얼마나 논리적으로 비교·분석했는지가 점수입니다.

보고서는 PDF만 제출, 파일명 고정. 예비보고서 P04-이름-학번.pdf · 결과보고서 L04-이름-학번.pdf (실험 번호는 교재 번호). 지각 제출은 −1점(0.5점 단위 채점이라 치명적). e-Campus 과제 마감은 실측상 실험 전날 월요일 23:59에 걸립니다 — 정본은 Notion 학업 항목·대시보드 D-Day.

출석은 16회 중 6회 결석이면 F, 30분 지각은 결석 처리. 결석하면 보고서를 쓸 수 없어 곧바로 점수로 이어지고, 팀별 보강 대상입니다. 온라인 안전교육 수료증(safety.khu.ac.kr → 수료증-이름-학번.pdf)을 e-Campus에 내지 않으면 10주차(11/3)부터 실험 불가.

01

보고서 규격 · 제출 전 체크리스트

OT 슬라이드 8·9·10 요지 — 절 이름과 순서를 그대로 쓴다 (2026-09-05 전환된 골격)

📝 예비보고서 P<번호> — 실험 전 제출
  • 1. 이론 — 실험에 필요한 이론을 요약 (교재 "실험을 위한 기초 이론" + 회로 해석)
  • 2. PSPICE 시뮬레이션 결과 — 결과 화면 캡처(시간 표시 포함) + 시뮬레이션 결과 정리 표(교재 결과표 양식 그대로)
  • 3. 결과 분석 — 이론값과 시뮬레이션 값 비교 · 왜 그런 값이 나오는지
📊 결과보고서 L<번호> — 다음 실험 전 제출
  • 1. 실험 결과 — 실험 장면 사진(측정기 화면·회로 구성 포함) + 측정 결과 정리 표(교재 결과표 양식)
  • 2. 결과 분석 — 예비보고서의 PSPICE 결과를 그대로 가져와 측정값과 비교 분석 · 고찰(오차 원인)
  1. 파일 형식·이름 — PDF 하나 (다른 형식 제출 시 감점). P04-박재홍-2023104209.pdf / L04-박재홍-2023104209.pdf. 한 주에 실험이 둘이면(04·05, 08·09) 보고서도 각각 따로.
  2. PSPICE 캡처에 시간 표시 — 화면 캡처에 작업 표시줄 시계가 보이게. 시뮬레이션 결과 표는 교재 "시뮬레이션 결과" 표의 항목명을 그대로 옮긴다.
  3. 결과표 3열 원칙 — 이론값 · PSPICE 값 · 측정값을 나란히 두고 오차율 |측정−이론|/이론×100%을 붙인다. 결과분석 점수의 출발점.
  4. 결과분석에 답할 것 — 각 실험 "보고서" 탭의 결과 검토 문답이 교재가 요구하는 분석 항목이다. 빠짐없이 답한 뒤 오차 원인(소자 허용오차, 계측기 내부저항, 접촉저항, 전원 리플)을 붙인다.
  5. 가독성 — 글씨 크기·여백 통일, 표는 선이 보이게, 사진은 회로와 계측기 화면이 같이 나오게. 손글씨 스캔은 피한다.
  6. 마감 전날 저녁까지 완성 — 지각 −1점은 실험당 5점의 20%다. e-Campus 과제가 열리면 마감이 월 23:59인지 먼저 확인.
02

주차별 실험 · 보고서

OT 슬라이드 4 기준. 실험은 화요일, e-Campus 마감은 보통 그 전날 월 23:59 — 정본은 Notion 학업 항목이며 여기 표는 안내용

주실험일(화)실험예비보고서결과보고서
19/1Orientation——
29/8조 편성 · 계측기기 사용법——
39/15실험03 PSPICE 실습—L03 (9/21 월 23:59)
49/22실험04 옴의 법칙 · 실험05 직렬과 병렬P04 · P05 (9/21 월 23:59)L04 · L05
59/29실험08 테브난 · 실험09 노턴P08 · P09L08 · L09
610/6실험10 중첩의 원리P10L10
710/13실험11 최대전력 전달P11L11
810/20실험13 커패시터P13L13
910/27실험14 인덕터P14L14
1011/3실험16 미분 · 적분회로 (안전교육 수료증 필수)P16L16
1111/10실험17 RC · RL 직렬P17L17
1211/17실험18 RC · RL 병렬P18L18
1311/24실험19 RLC 공진P19L19
14~1612/1~실험 없음——
03

실험 목록

번호는 교재 실험 번호 그대로. 06·07·12·15는 이 학기 수업 범위 밖이라 없음. 직류 실험(04~11) → 교류 실험(13~19)

EXPERIMENT 03

PSpice를 이용한 회로 시뮬레이션

OrCAD Capture 설치 · 프로젝트 만들기 · 부품 배치와 배선 · Bias Point · DC Sweep · Transient · 결과 읽기 — 이 학기 모든 예비보고서의 도구

학습 가능
EXPERIMENT 04

옴의 법칙

V = IR · 전압원 고정·저항 변화 / 저항 고정·전압 변화 · I–V 직선의 기울기로 저항 읽기 · DC Sweep

학습 가능
EXPERIMENT 05

직렬과 병렬

합성저항 · 전압 분배 · 전류 분배 · 직병렬 혼합회로 · 측정값과 이론값 비교

학습 가능
EXPERIMENT 08

테브난의 정리

개방전압 V_TH · 등가저항 R_TH · 부하 연결 시 전압·전류 예측 · 원회로와 등가회로 비교

준비 중
EXPERIMENT 09

노턴의 정리

단락전류 I_N · 등가저항 R_N · 테브난 ↔ 노턴 변환 · 전류원 등가

준비 중
EXPERIMENT 10

중첩의 원리

전원 하나씩 살리고 나머지 단락 · 각 기여 전압·전류의 대수합 · 두 전원 회로 측정

준비 중
EXPERIMENT 11

최대전력 전달조건

R_L = R_TH에서 최대전력 · 부하저항을 바꿔 가며 전력 곡선 · Parametric Sweep

준비 중
EXPERIMENT 13

커패시터

커패시터 종류와 값 읽기 · 직렬·병렬 합성 · RC 충·방전과 시정수 τ · 오실로스코프로 파형 보기

준비 중
EXPERIMENT 14

인덕터

인덕터 구조와 종류 · 직렬·병렬 합성 · RL 과도응답과 τ = L/R · 유도성 리액턴스

준비 중
EXPERIMENT 16

미분회로와 적분회로

RC·RL 미분/적분 회로 · 사각파 입력의 출력 파형 · τ와 주기의 비에 따른 파형 변화

준비 중
EXPERIMENT 17

RC · RL 직렬회로

임피던스 · 위상각 · 페이저 · 오실로스코프로 위상차 측정 · AC Sweep

준비 중
EXPERIMENT 18

RC · RL 병렬회로

어드미턴스 · 병렬 임피던스 · 전류 페이저 · 위상 측정

준비 중
EXPERIMENT 19

RLC 회로와 공진

직렬 공진 · 공진주파수 f₀ = 1/(2π√LC) · 대역폭과 Q · 주파수 응답 곡선 · AC Sweep

준비 중
04

계측 장비 사용법

2주차 실험장비교육 슬라이드(2026-09-08) 요지 — 실험실 장비는 Keysight DSOX1102A · 34450A · 33210A · Agilent E3631A

1오실로스코프 (Oscilloscope)

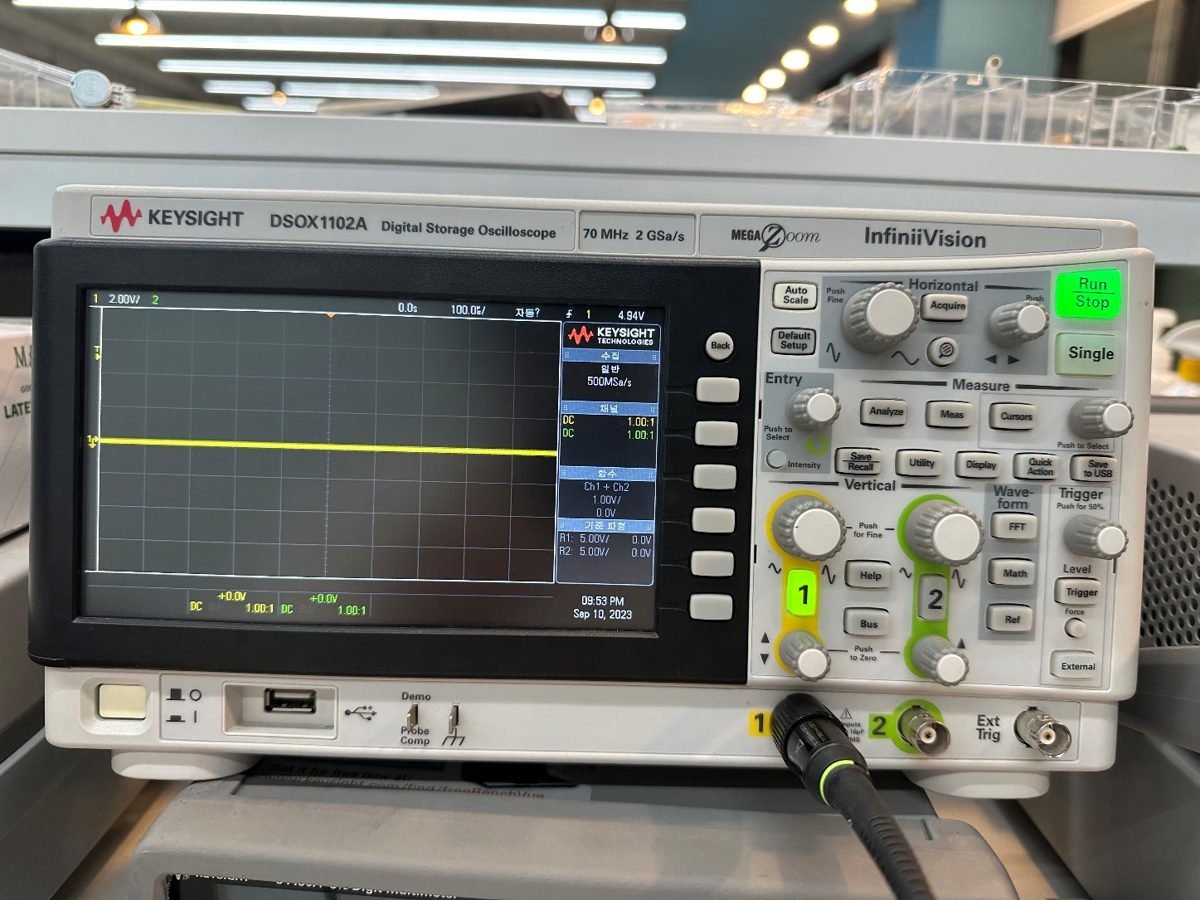

Keysight DSOX1102A 디지털 오실로스코프 전면
오실로스코프 — 시간에 따른 전압 변화를 화면으로 본다. 조작부는 세로축(Vertical) 한 칸 scale·위치 노브, 가로축(Horizontal) 한 칸 scale·위치 노브, Run/Stop, 커서(Cursors), 채널 1·2 추가/삭제 버튼, 화면 옆 선택 버튼으로 나뉜다. 화면 아래 표시된 V/div · s/div를 결과보고서 사진에 같이 찍어 두어야 파형에서 값을 다시 읽을 수 있다.
✍ 요점 — 프로브 GND 클립은 회로의 기준점(전원 −) 한 곳에만 문다. 두 채널의 GND는 내부에서 이어져 있어 서로 다른 곳에 물리면 회로가 단락된다. 파형이 안 보이면 Auto Scale 후 세로·가로 scale을 손으로 맞춘다.

2디지털 멀티미터 (Digital Multimeter, DMM)

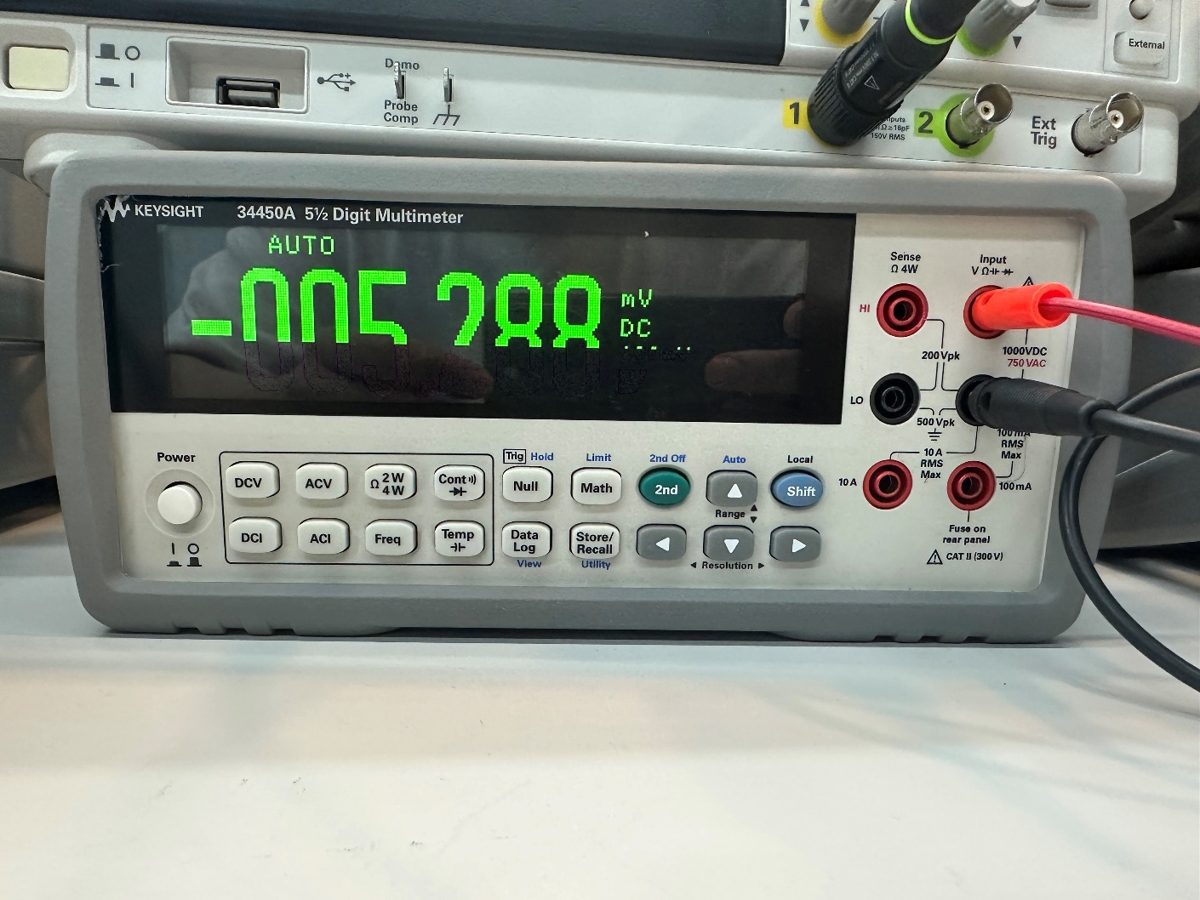

Keysight 34450A 디지털 멀티미터 전면 — DCV 표시
DMM — DC 전압 · AC 전압 · 전류 · 저항 등을 측정한다. AC 전압은 RMS 값으로 표시된다. 리드선은 측정하려는 항목에 맞는 단자에 꽂는다 — 전압·저항은 V/Ω 단자 + COM, 전류는 전류 단자 + COM. 왼쪽 아래가 Power, 앞면 버튼으로 DCV/ACV/DCI/ACI/Ω를 고른다.

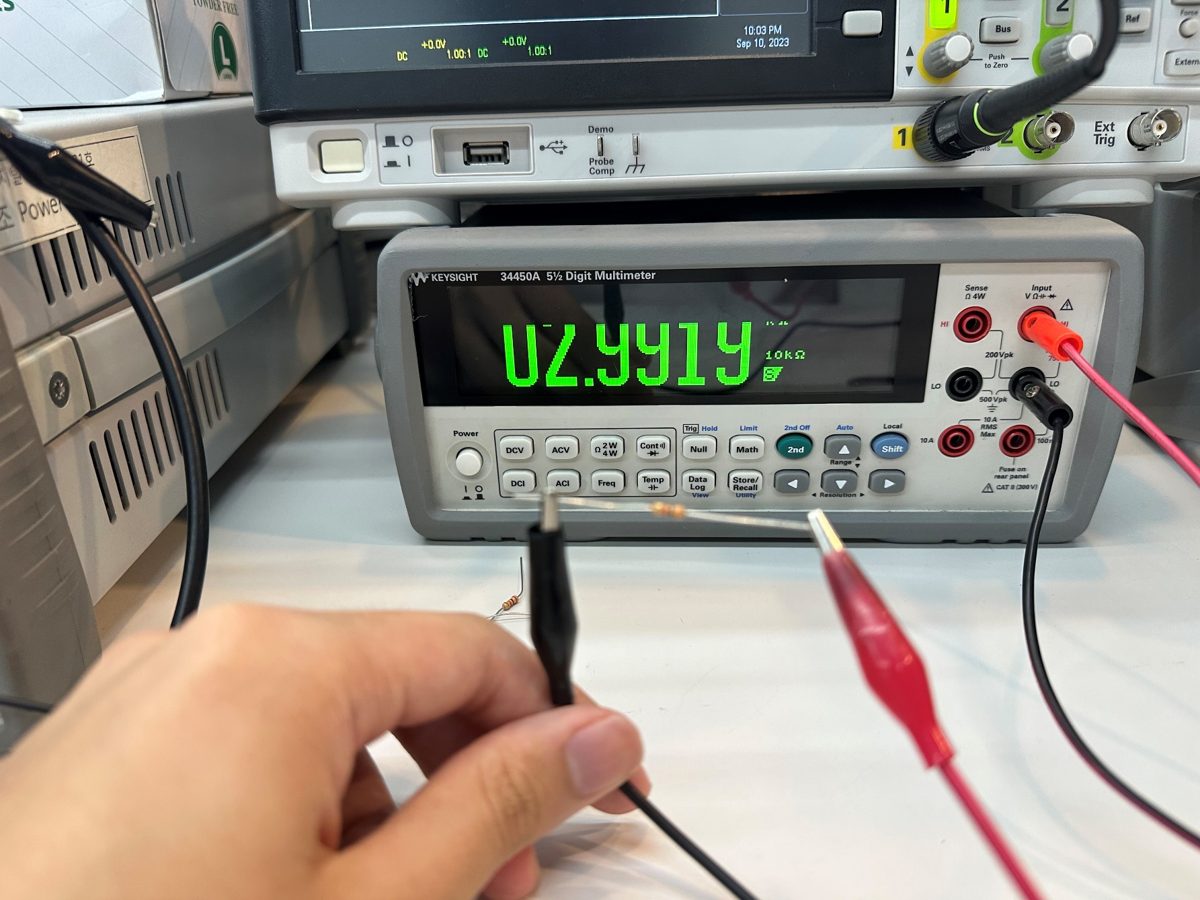

DMM 리드선으로 저항을 직접 측정하는 장면
저항 측정 — 소자를 회로에서 떼어 낸 뒤 두 리드를 양 끝에 댄다. 회로에 꽂힌 채 재면 병렬 경로 때문에 값이 낮게 나온다. 결과보고서의 "측정 저항값" 칸은 이렇게 잰 실측값을 쓰고, 이론값 계산에도 표시값이 아니라 실측값을 넣으면 오차가 줄어든다.
⚡ 전류 측정 시 퓨즈 주의

전류 모드로 두고 전압원 양단에 직접 대면 내부 퓨즈가 나간다(멀티미터는 전류 모드에서 거의 단락 상태). 전류는 회로를 끊고 직렬로 끼워서 잰다. 퓨즈가 나가면 그 조는 그날 전류 측정을 못 한다.

3함수 발생기 (Function Generator)

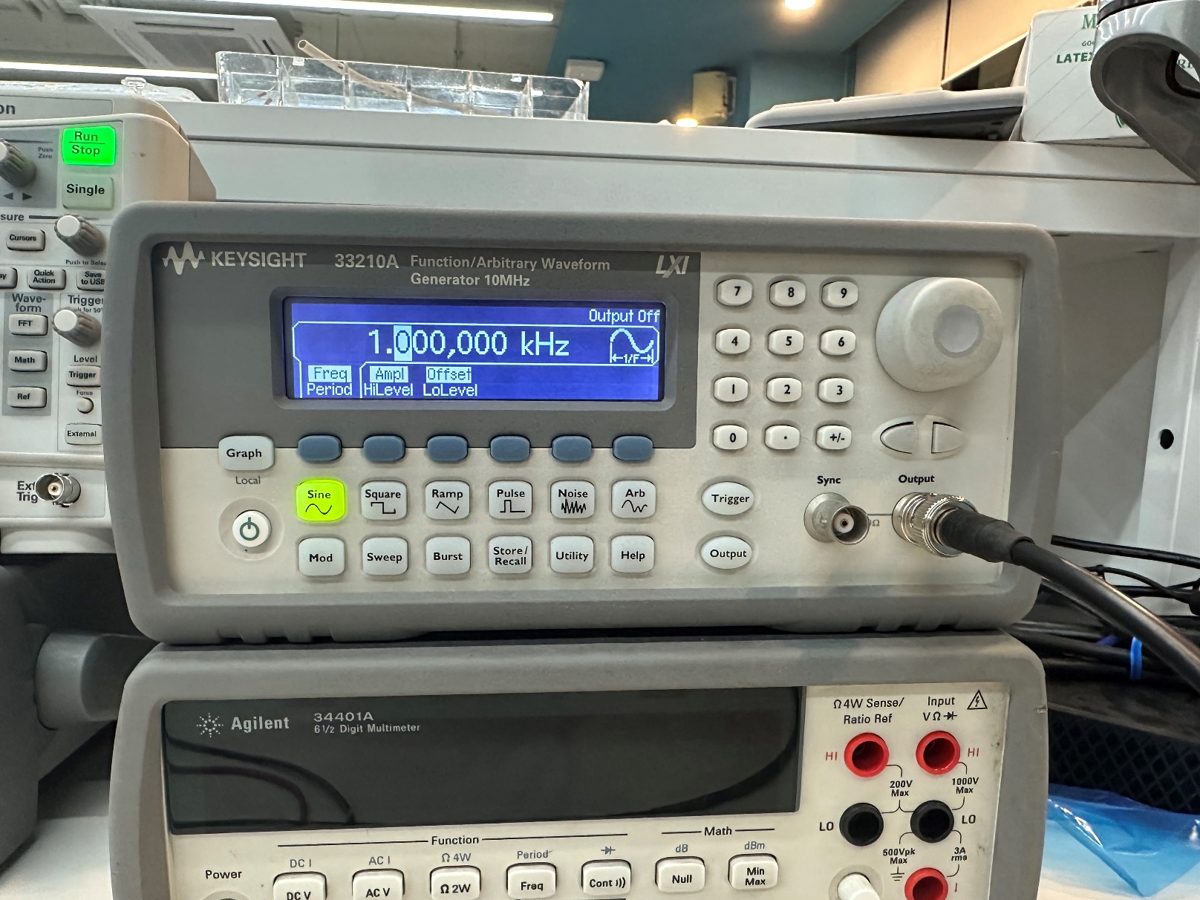

Keysight 33210A 함수 발생기 — 1 kHz 정현파 설정 화면
함수 발생기 — 정현파·사각파·펄스 신호를 만들고 주파수·Vpp·Offset을 설정한다. Power, 파형 선택 버튼, 화면 옆 소프트키, Output On/Off, Output 포트, 수치 조절 다이얼, 숫자 입력 패드로 구성된다. Output 버튼을 켜야 신호가 나온다.
⚡ 반드시 Utility → Output Setup → High Z

기본 설정(50 Ω 부하 가정)으로 두면 화면에 표시된 Vpp의 2배가 회로에 걸린다. 사용 전 항상 High Z로 바꾼다. 교류 실험(13~19)에서 이론값과 측정값이 정확히 2배 차이 나면 이것부터 의심한다.

4DC 전원 공급기 (DC Power Supply)

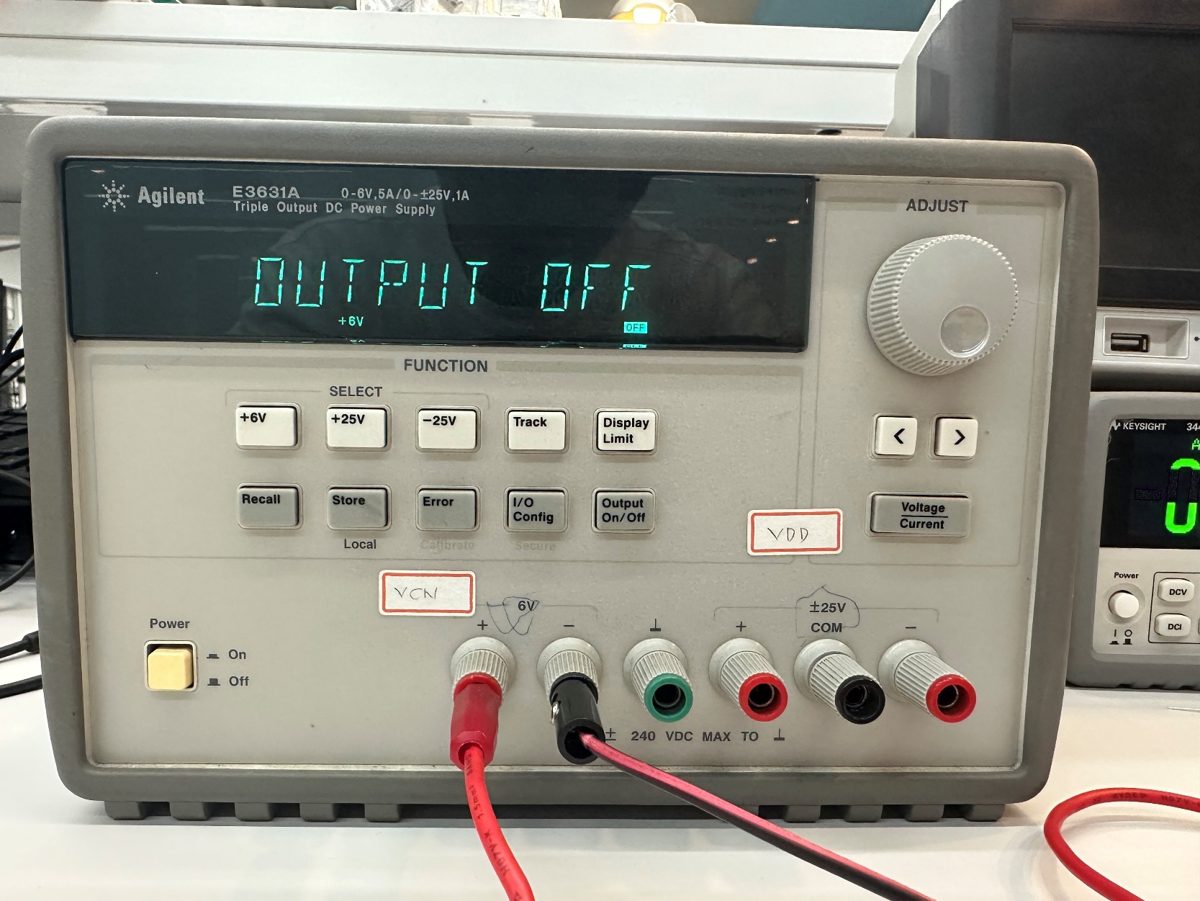

Agilent E3631A 3출력 DC 전원 공급기 전면
DC Power Supply — DC 전원을 공급하며 독립된 두 출력(+6 V 채널 · ±25 V 채널)이 있다. 전원이 둘 필요한 회로(중첩의 원리)는 서로 다른 채널 포트를 쓴다. 조작은 채널 선택(+6V / +25V / −25V) → Voltage/Current 선택 → 다이얼과 자릿수 선택(◀ ▶)으로 값 설정 → Output On/Off.
✍ 요점 — 출력을 끈 상태에서 전압을 맞춘 뒤 켠다. 전류 제한(Current Limit)을 낮게(예 0.5 A) 걸어 두면 배선 실수로 소자가 타는 것을 막는다. 실제 인가 전압은 전원기 표시값이 아니라 DMM으로 회로 입력단에서 잰 값을 결과표에 쓴다.

5브레드보드 (Breadboard)

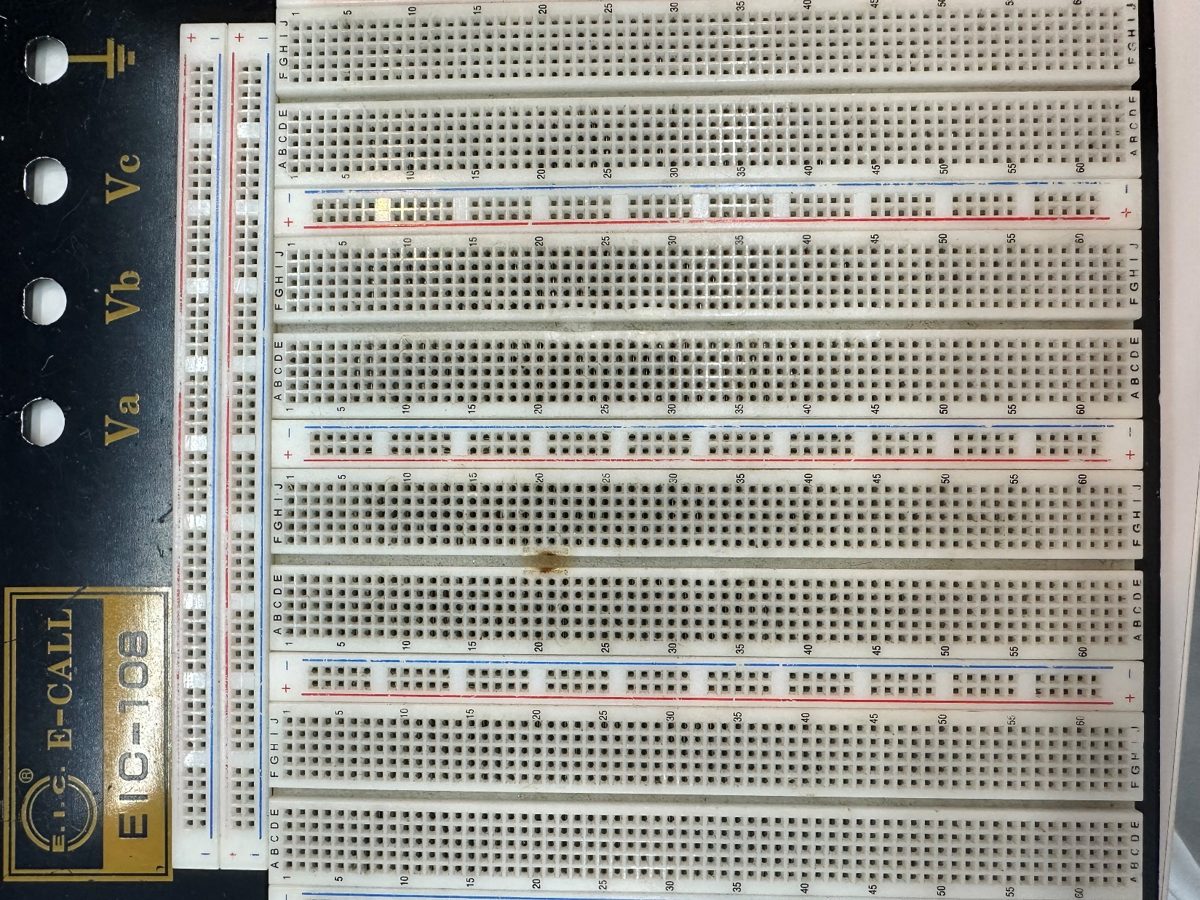

브레드보드 — 위아래 전원 레일과 가운데 5구 세로줄
브레드보드 — 저항·커패시터·인덕터 등 소자와 점퍼선으로 회로를 꾸민다. 위아래 (+)(−) 가로 레일은 한 줄 전체가 연결돼 있고, 가운데 구멍은 세로 5개(A–E, F–J)가 한 묶음으로 이어져 있으며 가운데 홈을 경계로 양쪽은 끊겨 있다.

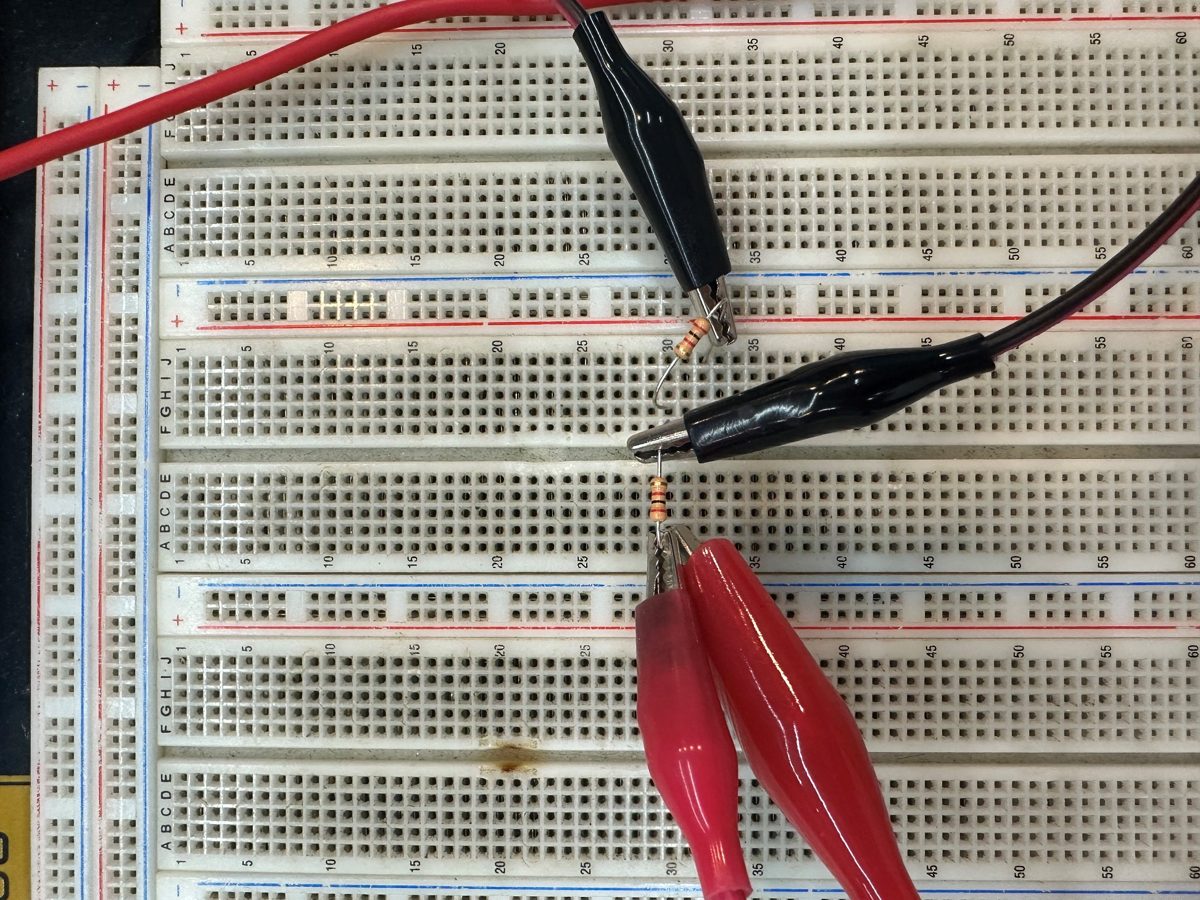

2 kΩ + 2 kΩ 직렬 연결
2 kΩ + 2 kΩ 직렬 — 두 저항이 한 세로줄을 공유하도록 꽂고, 양 끝을 악어클립으로 전원에 연결. 합성 4 kΩ.

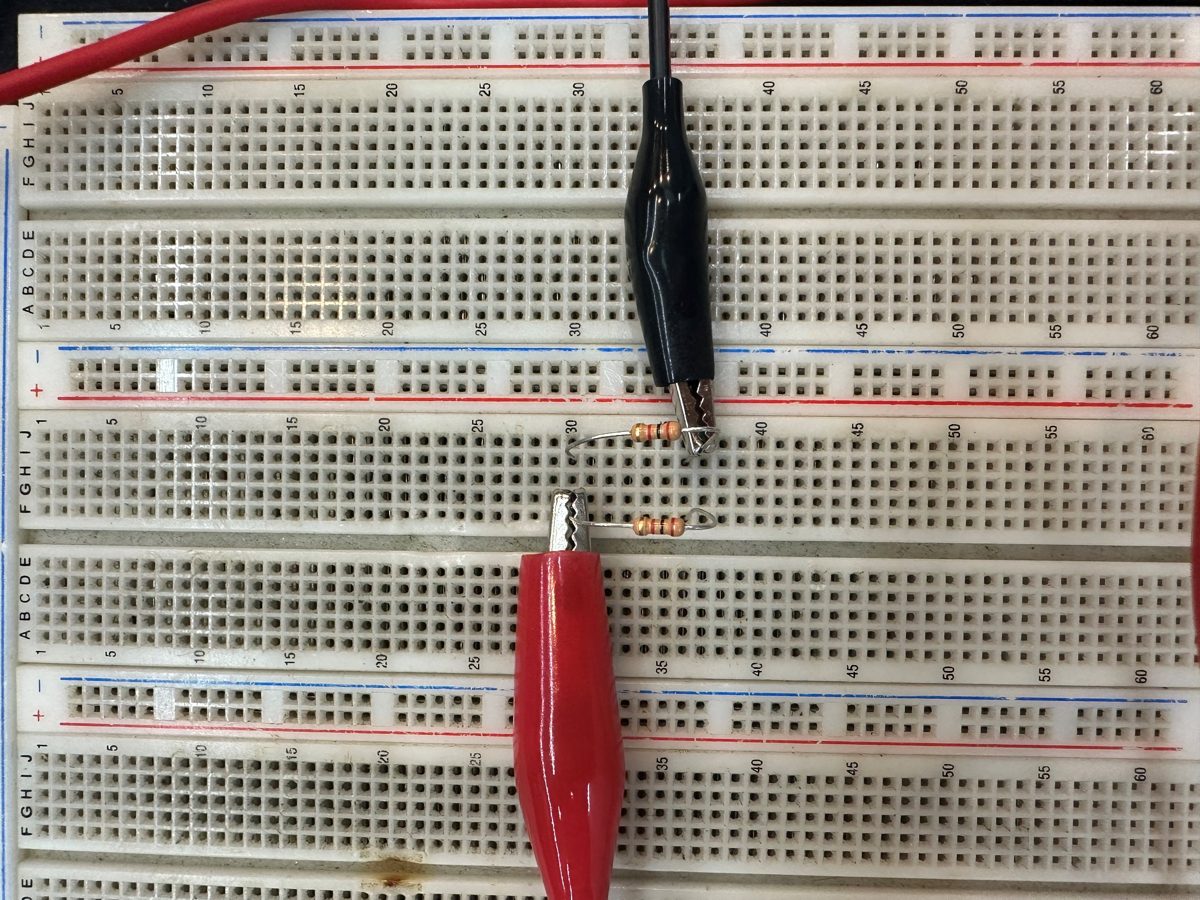

2 kΩ // 2 kΩ 병렬 연결
2 kΩ // 2 kΩ 병렬 — 두 저항의 양 끝을 각각 같은 세로줄에 꽂는다. 합성 1 kΩ.

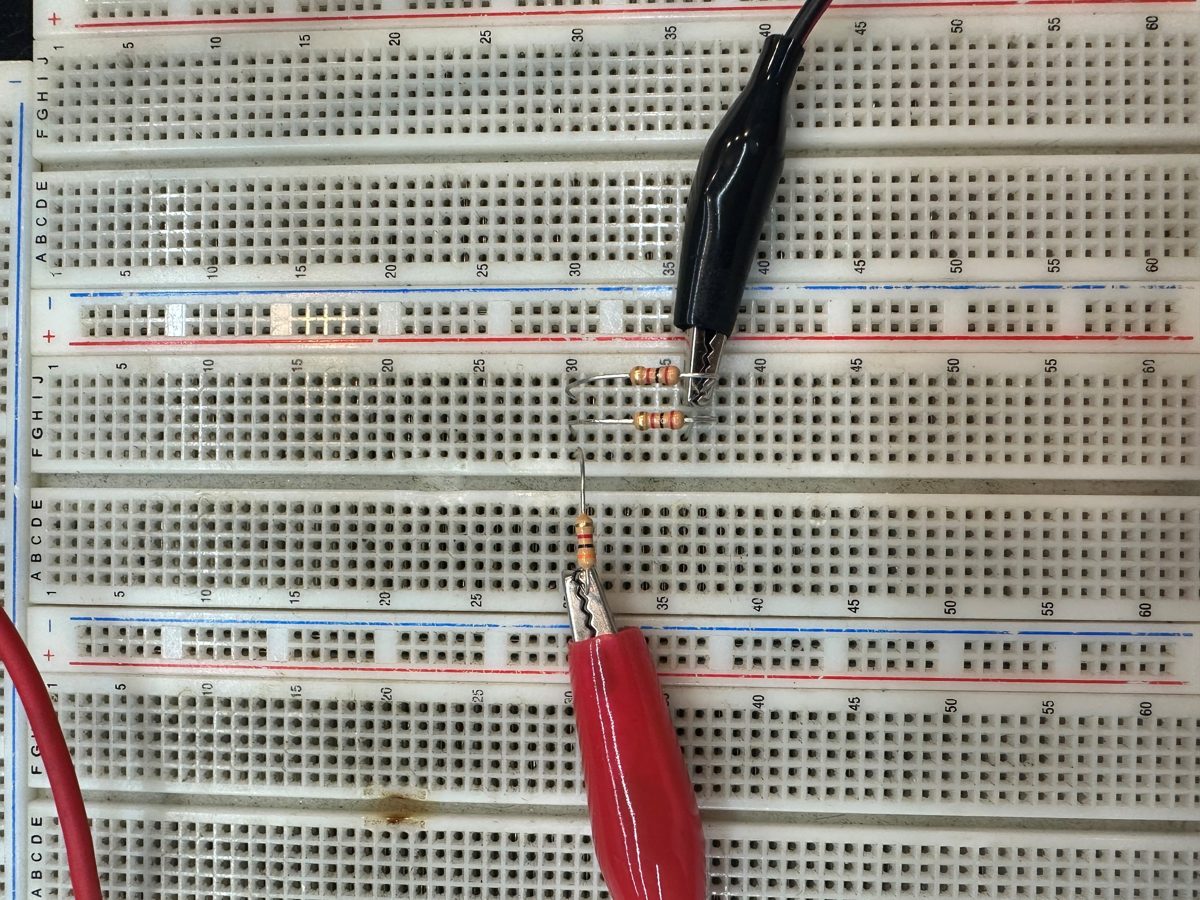

3 kΩ + (2 kΩ // 2 kΩ) 직병렬 연결
3 kΩ + (2 kΩ // 2 kΩ) — 병렬 묶음 뒤에 3 kΩ을 직렬로. 합성 4 kΩ. 2주차 실습 회로.

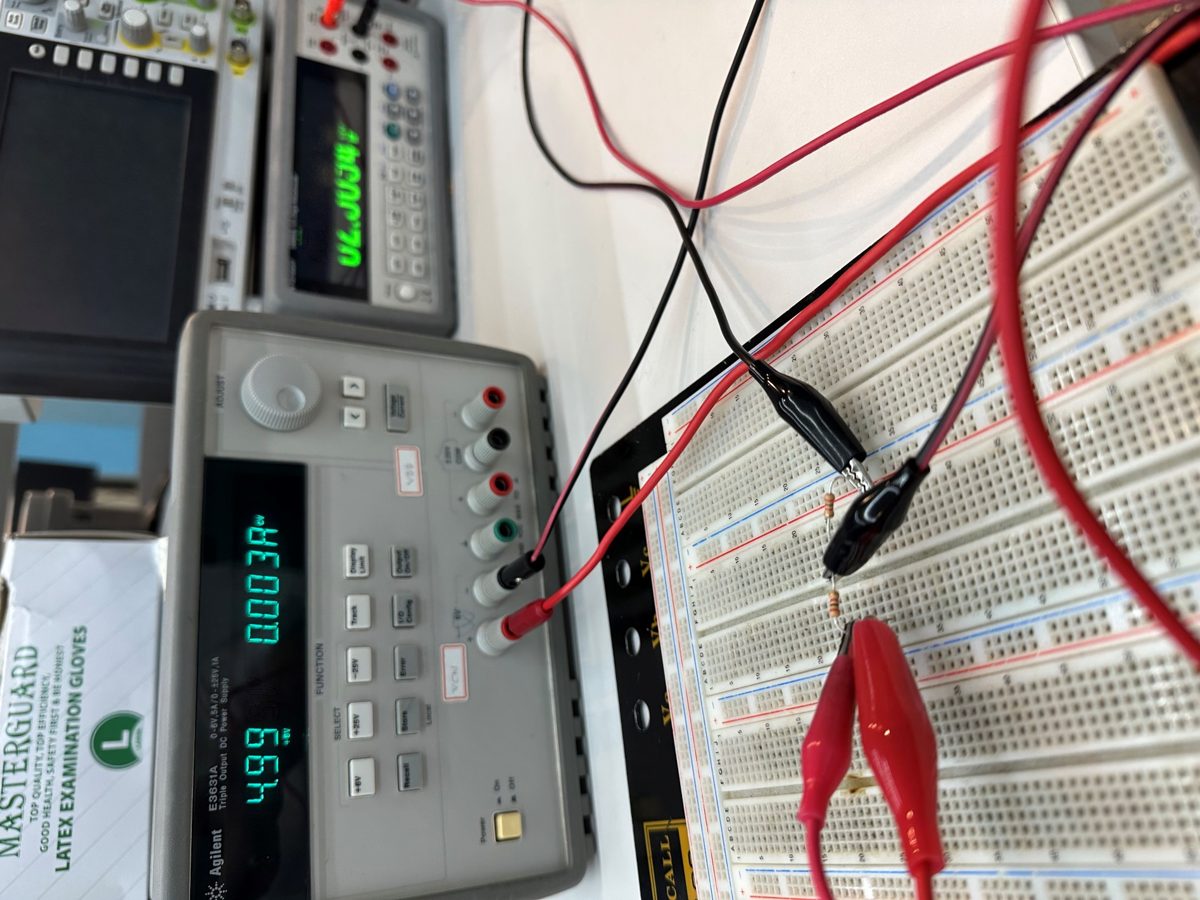

전원 공급기와 브레드보드를 연결해 DMM으로 전압을 재는 장면
측정 장면 — 결과보고서 사진은 이렇게 회로 + 계측기 화면이 한 장에 들어오게 찍는다. 표시된 값이 읽히도록 초점을 계측기 화면에 맞춘다.

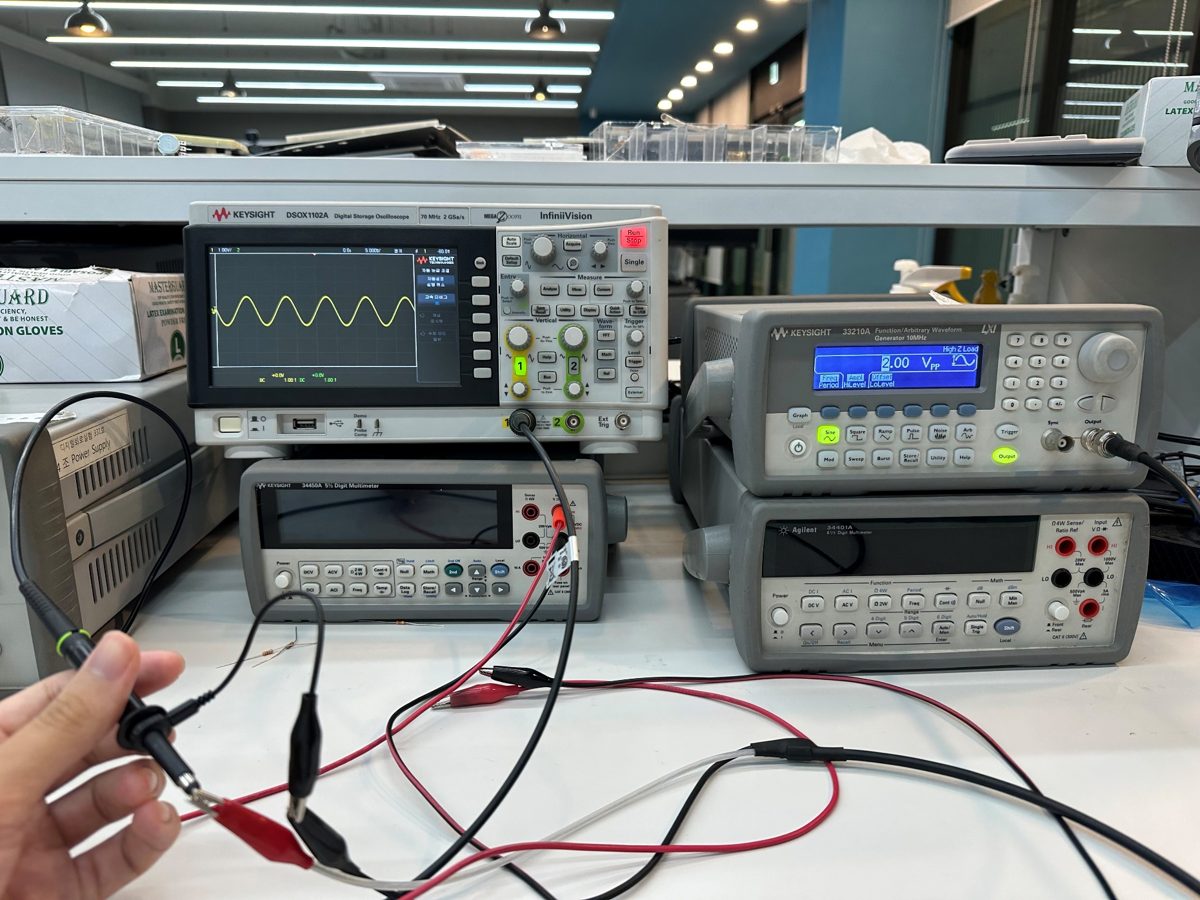

실험대 전체 — 오실로스코프·DMM·함수발생기·전원공급기
실험대 구성 — 왼쪽 위 오실로스코프, 왼쪽 아래 DMM, 오른쪽 위 함수 발생기, 오른쪽 아래 전원 공급기. 교류 실험은 함수 발생기 → 회로 → 오실로스코프 CH1(입력)·CH2(출력) 순으로 잇는다.
05

PSPICE 시작하기

OrCAD Capture / PSpice — 설치부터 첫 시뮬레이션까지는 실험03에 단계별로 있고, 여기는 매주 반복하는 흐름만 요약

  1. 새 프로젝트 — File → New → Project → Analog or Mixed A/D → Create a blank project. 프로젝트 이름은 실험 번호로(Lab04).
  2. 부품 배치 — Place → Part(P)에서 라이브러리 ANALOG(R·L·C), SOURCE(VDC·VAC·VSIN·VPULSE) 추가. 접지는 Place → Ground(G) → SOURCE/0. 0 접지가 없으면 시뮬레이션이 돌지 않는다.
  3. 배선·값 입력 — Place → Wire(W). 소자 값은 더블클릭해 수정(1k, 10u, 4.7m — 대소문자 무관, M은 밀리·MEG가 메가).
  4. 해석 설정 — PSpice → New Simulation Profile → Analysis type: Bias Point(직류 동작점, 04·05·08·09·10) / DC Sweep(전압·저항 변화, 04·11) / Time Domain (Transient)(충·방전, 13·14·16) / AC Sweep(주파수 응답, 17·18·19).
  5. 실행·결과 — Run(F11). Bias Point 결과는 회로도 툴바의 V · I · W 버튼으로 노드 전압·가지 전류·전력을 회로 위에 표시. 파형은 Probe 창에서 Trace → Add Trace(Insert)로 V(R1:2), I(R1) 등을 고른다.
  6. 보고서용 캡처 — 회로도(값 표시 포함)와 결과 화면을 작업 표시줄 시계가 보이게 캡처하고, 값은 교재 결과표 항목명 그대로 표에 옮긴다.
✍ 내가 만든 파일 — 실험03 실습에서 만든 OrCAD 프로젝트가 실험결과파일/Fig3_4.opj(그림 3-4 회로)와 실험결과파일/Fig3_29/(그림 3-29 회로, 시뮬레이션 결과 포함)에 있다. 새 실험은 이 프로젝트를 복제하지 말고 새로 만든다 — 결과 파일이 섞이면 캡처가 헷갈린다.
06

보고서 편집기

Claude가 써 둔 초안을 열어 본문을 클릭해 바로 고치고, 사진을 넣어 PDF로 뽑는다

흐름은 이렇다 — ① Claude가 초안을 미리 써 둔다(초안이 없으면 빈 양식이 대신 열린다) ② 아래에서 실험을 골라 편집기를 열고 본문·표·사진을 직접 고친다 ③ 고친 내용은 이 브라우저에 자동저장되므로 창을 닫아도 남는다. 화면은 반반으로 나뉘어 오른쪽 참고 패널에서 이론·실험값·PSPICE·결과 검토 문답을 띄워 두고 값을 보며 왼쪽에 바로 옮겨 쓸 수 있다(패널은 툴바의 「📑 참고 패널」로 껐다 켤 수 있고, 폭은 가운데 경계선을 드래그해 조절). 다 됐으면 🖨 PDF로 저장으로 인쇄해 P04-이름-학번.pdf 형식으로 제출하고, 필요하면 JSON 내려받기로 고친 본문을 Claude에게 다시 보여줄 수 있다.

칸마다 저장이 따로 됩니다. 편집 내용은 쓰는 사람 브라우저에만 저장되니, 옮길 때는 편집기의 JSON 내보내기·불러오기를 쓰세요.

07

원문 · 양식 바로가기

교재는 텍스트 없는 스캔본(펼침면 98쪽 = 책 46~285쪽 발췌). 각 실험 페이지의 "원문" 탭에서 해당 펼침면으로 바로 간다

  • 📄 교재 — 홍문순 『기초전자실험』 2판 발췌 (실험03~19, 98펼침면)
  • 🖥 1주차 OT 슬라이드 — 평가·보고서 규격·주차표 (10장)
  • 🖥 2주차 실험장비교육 슬라이드 (15장)
  • 📝 예비보고서 양식 (hwp)
  • 📝 결과보고서 양식 (hwp)
  • 🗒 강의계획 요약 — 평가·주차표·OT 메모
📥 제출한 보고서 보관

제출한 P/L PDF는 내_보고서/제출용_최종/ 폴더에 P04-박재홍-2023104209.pdf 규격으로 보관한다(워크스페이스 규칙). 결과보고서를 쓸 때 예비보고서의 PSPICE 절을 그대로 가져와야 하므로 예비보고서 원본(hwp/docx)도 같이 둔다.
